合控工业控制数字化实验平台一期完工
发布时间:2020-03-19
来源: TOPHICON 中拓合控
浏览量:839

数字化是智能制造的基础,智能制造的实现需要数字化的良好实施作为前提保证。企业在开展数字化和智能制造建设时,可参考国家智能制造示范条件进行自我审核与校验。事实上,该示范条件的要求与拓峰科技的数字化产品实验室建设不谋而合。

合控工业控制数字化实验平台是在拓峰和西门子多个业务、产品部门大力支持下,于2019 年上半年开始新建的一个基于西门子平台产品的实验室。截至2019 年12月份,实验室一期已经基本建设完成,并达成较好的效果,实验室二期建设也在有序的开展中。



实验室介绍

合控工业控制数字化实验平台是秉承集方案验证、员工培训和参观展示功能于一体的建设理念,配套有完整的硬件平台、虚拟化服务器、高端操作台及展示台。实验室提供了西门子多系列多型号软硬件产品的验证平台,是拓峰科技作为西门子PA、FA、CP白金级系统集成商、西门子全球SOP(解决方案合作伙伴)的重要组成部分。

实验室实施方案

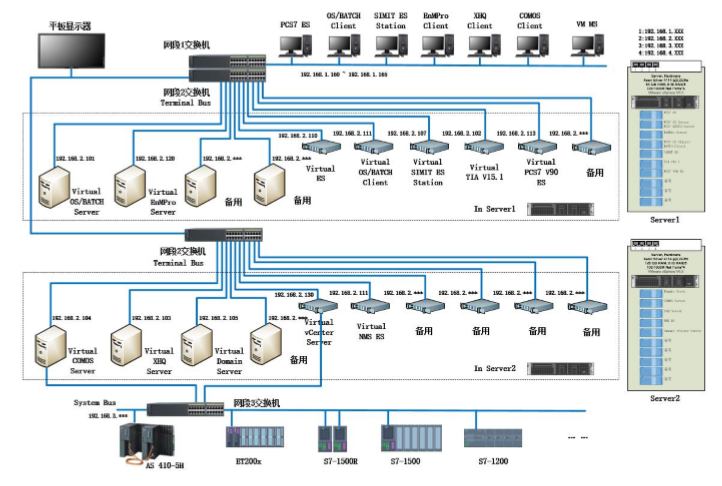

1计算机虚拟化平台

为了降低硬件投入成本、提升工程实施效率、控制和减少物理服务器和计算机的数量、提升实验室空间的利用率,拓峰科技采VMware vSphere 部署搭建了一整套服务器虚拟化平台,在虚拟化平台上组件各类功能软件的平台,解决了传统方案中硬件利用效率低、操作系统更换升级频繁的困扰。



2组合各子功能模块

基于西门子PCS7 平台的多套ADD-ON软件和插件的平台搭建、相关 DEMO制作和应用,包括:BATCH、APG、CML、IL、PDM、AMS、NMS、SIMIT等。通过不断的试错迭代,最终完成各个子功能模块的搭建和连接,为用户后续各种“搭积木”式的方案提供了功能验证。



3连通数据流和业务流

西门子多种数字化软件产品与 PCS7 系统的数据连通和功能实现,包括:COMOS MRO、EnMPro、XHQ、Mindsphere 与PCS7 系统的数据流互联和业务流的功能实现。为基于西门子PCS7平台在PA 领域的应用提供了产品集成方案的技术保证。



4互联互通各软硬件

基于西门子TIA博图平台的多种软硬件产品的互联互通和应用,包括:S7-1500、S7-1200、无线 IO、智能断路器、PN总线按钮、智能电表、PSU6200智能电源、RF1060R、门禁系统等。为基于西门子TIA 博图平台在PA 领域的应用提供了产品集成方案的技术保证。

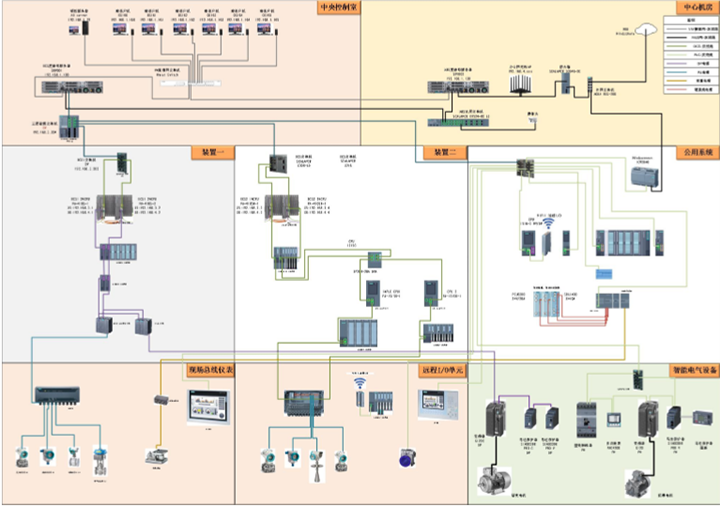

5链接各类型通讯

测试和应用了多种硬件设备和多类型网络协议之间的通讯链接, 包括 Profinet 通讯、 ProfibusDP 通讯、Profibus PA 通讯、Modbus 通讯、S7 通讯、OPC 通讯、WIFI 通讯等。为日益增多的多包设备多协议集成连接的通讯技术的应用,积累了工程经验


实验室装置模型功能

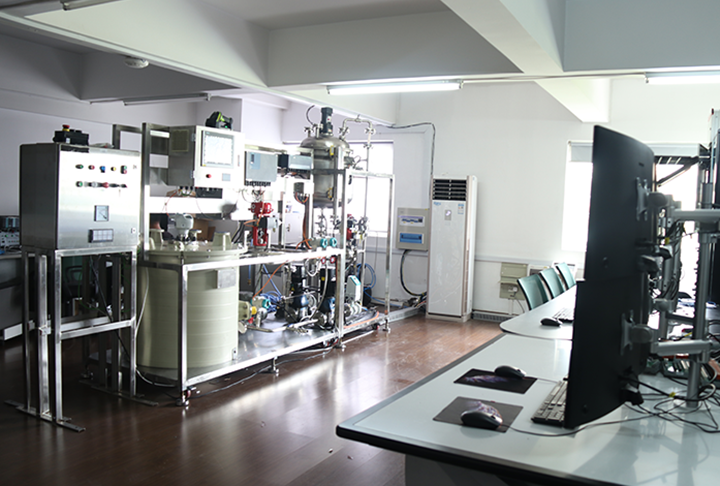

1包含现场:PA总线仪表的工艺试验台,可进行转动设备维护状态和控制回路实验

2智能MCC柜功能试验、能源管理系统和设备维护

3实验室3D建模及walkinside展示、实验室看板如XHQ等的展示

4发酵工艺DEMO和SIMIT展示



实验室整体功能

01方案验证

硬件产品功能验证、软件方案测试、项目特殊产品或功能测试

02员工培训

员工上机实操、项目方案调试

03参观展示

高端操作台、大屏幕、多种软硬件应用DEMO



项目总结

拓峰西门子数字化产品实验室虚拟化平台的开发建设,为传统的计算机网络结构的更新换代注入了新的方案思维,在工业IT和OT 融合的实践中提升了一大步。

拓峰西门子数字化产品实验室的开发建设,为拓峰科技在智能化工厂建设奠定了扎实的基础,解决了部分西门子数字化产品应用的技术障碍,提升了拓峰工程员工实施数字化工厂项目的能力。



厉害了,我家的数字化实验室!
